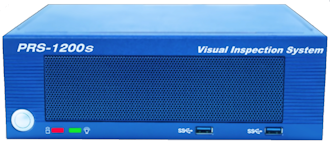

画像検査装置
PRS-1200s
45年の豊富な経験でアプリケーションをカスタマイズ
さまざまなニーズに対応する生まれ変わった画像検査装置
ハードウェアもソフトウェアも自社で開発するアジアエレクトロニクスならではの画像検査装置です。画像検査にとどまらず、検査装置プラットフォームとしても活躍中。
基本仕様
| 外形寸法 | W255 × H86.4 × D225.1mm |
|---|---|
| 質量 | 4.0kg |
| 電源電圧 | AC100〜240V |
| 消費電力 (※1) | 83W以下 |
| 搭載CPU | Intel Core i5 （標準） |
| カメラ入力 (※2) | CameraLinkカメラ 1ch〜2ch
USBカメラ 1ch〜2ch |
| シリアルインターフェース | RS-232C×2 |
| パラレルインターフェース | 入力16bit／出力32bit |
| その他インターフェース (※3) | USB3.0×6／LAN×2 |
| データストレージ |
mSATA SSD×1（本体固定）: OS、アプリケーション、データ保存用 USBメモリ（※4）: データ保存用 |
| モニター | VGA／HDMI／DisplayPort |
| 操作機器 (※5) | マウス |
- ※1
- 消費電力は使用機器構成により変動します。
- ※2
- CameraLinkカメラに関しましてはPRS-1100、PRS-1200と同等のものを接続できます。
接続可能カメラ・使用条件・注意事項等は、右記をご覧ください。 -
- 接続カメラ一覧を表示する［PDF形式／532KB］
- ※3
- オプションで照明制御用インターフェース（入力2bit／出力2bit）×2を追加可能です。
- ※4
- USB接続可能な機器に関しましては下記問い合わせ先までご連絡ください。
- ※5
- 使用するアプリケーションでユーザーインターフェースが異なる場合があります。
詳しくは、下記問い合わせ先までご連絡ください。

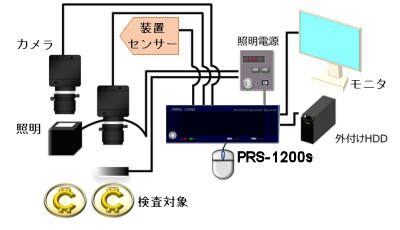

画像検査システム構成例
外部インターフェイス仕様
![[イメージ]外部インターフェイス仕様](img/prs1200s_img_03.png)

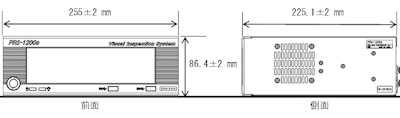

外形寸法
![[イメージ]外形寸法（PRS-1200sの場合）](img/prs1200s_img_04.png)
![[イメージ]外形寸法（PRS-1200sの場合）](img/prs1200s_img_05.png)
- カタログをダウンロードする［PDF形式／325KB］
◆官能検査を高次元で実現
参考事例
『目視検査』のような大まかなチェックから細かなチェックまで行います。
◆高いロバスト性の実現
良品内のバラツキに追従可能な独自のアルゴリズムを確立し『虚報ゼロ』を目指します。
